简介
采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。
主要零部件材料：
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T 79.1 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 |

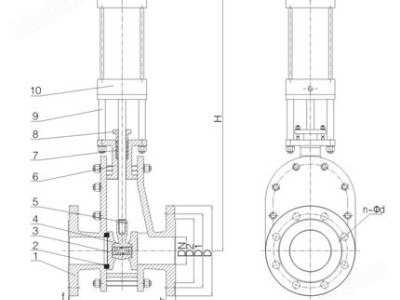

DN | PN(Mpa) | L | D | D1 | C | H | n-d |
50 | 1.0 | 215 | 160 | 125 | 16 | 510 | 4-Φ18 |
65 | 220 | 180 | 145 | 18 | 580 | 4-Φ18 | |
80 | 260 | 195 | 160 | 20 | 610 | 8-Φ18 | |
100 | 260 | 215 | 180 | 20 | 670 | 8-Φ18 | |
125 | 310 | 245 | 210 | 22 | 780 | 8-Φ18 | |
150 | 310 | 280 | 240 | 24 | 850 | 8-Φ23 | |
175 | 310 | 310 | 270 | 26 | 950 | 8-Φ23 | |
200 | 310 | 335 | 295 | 26 | 1050 | 8-Φ23 | |
250 | 450 | 405 | 350 | 30 | 1190 | 12-Φ25 | |
300 | 480 | 460 | 400 | 30 | 1350 | 12-Φ25 |
