YKUHZ型磁翻板液位计（磁翻柱液位计、磁浮子液位计）由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰等组成，用于测量各类液体容器内的液位高度，能用于高温、防爆、防腐、食品饮料等场合作为液位的就地显示或远传显示与控制功能。YKUHZ系列磁翻板液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警控制开关可实现液位或界位的上下限报警和控制，配上YK-SBUHZ系列磁性液位变送器可将液位信号转换成二线制4~20mADC的标准信号实现远距离检测、指示、记录或者配上磁性报警开关可以直接对液位控制系统进行连锁控制。YKUHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
一、磁翻板液位计工作原理：
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度，红色始终表示液位的高低。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
二、磁翻板液位计主要技术指标
1、量程范围（mm）：300～19000（侧装）；300～5000（顶装）；特殊量程可订制
2、介质密度（g/cm³）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤10
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式
8、防护等级：IP65
9、防爆等级：EXdⅡBT4；EXdⅡCT6
10、传输方式：常规电流二线制DC24V 4～20mA（液位变送器模块型号：ZH-SBUHZ）；开关量报警信号（电流与开关量两项功能可同时兼具）；RS485通讯；HART协议
11、接口 a)法兰式：DN20 DN25 PN1.6~4.0 RF HG20593（侧装式），可以根据用户的需要特殊订制。
DN80 DN100 PN1.0 PN1.6 HG20593（顶装式），可以根据用户的需要特殊订制。
b)活套螺纹式（特殊订制）
c)卫生型卡盘式（特殊订制）

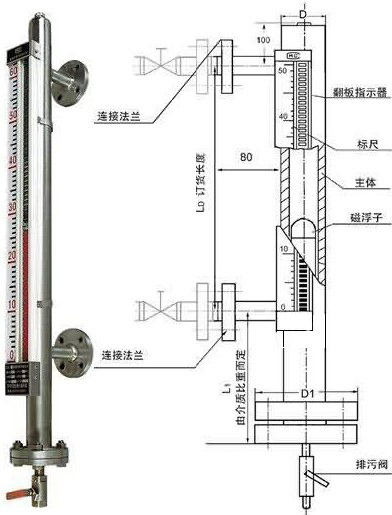

三、磁翻板液位计结构及尺寸如图所示：
1、产品外形图
