电压

切换电压档位切换：每按一次该键，电压的档位转换一次，即由低精度档位转

换为高精度档位，或由高精度档位转换为低精度档位。

电压显示界面：“0.000”表示0－5V 档位；“00.00”表示0－30V 档位。

内阻

切换内阻档位切换：每按一次该键，内阻的档位转换一次，即由低精度档位转

换为高精度档位，或者由高精度档位转换为低精度档位。

内阻显示界面：“0.000”表示0.1—200mΩ；“00.00”表示1—2000mΩ档位。

报警开启报警功能：按下‘报警’键，则测试结果合格时，仪器蜂鸣器报警，

测试不合格则仪器没有发出声音。

不报警关闭报警功能：若按下‘不报警’键，则测试结果不管合格与否，仪器

都不会报警。

●测量操作说明：

仪器开机后，默认进入测试状态，可直接对电池、电芯进行测试。在测试

之前，请先设置好各项参数。

下面以测试常见的18650 数码聚合物锂电芯为例，为了获得更高的精度，我们可以把

电压和内阻的档位设置为高精度档。具体操作如下：

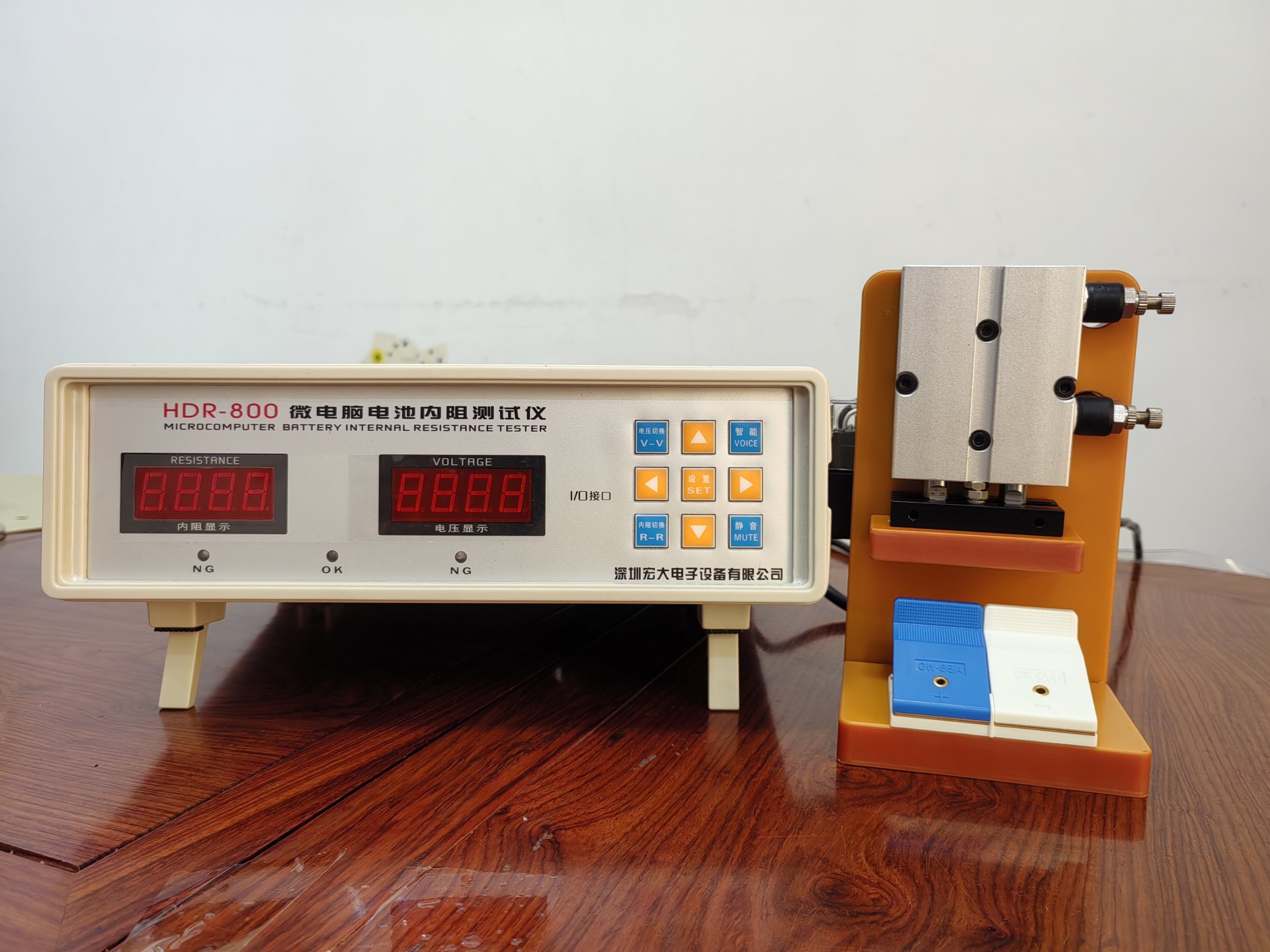

1. 连接好电源线及测试夹具，打开仪器尾部电源开关开机；

2. 按‘电压切换’键，使电压显示处于高精度状态：‘0.000’；

3. 按‘内阻切换’键，使内阻显示处于高精度状态：‘000.0’；

4. 按‘设置’键，在显示0001 XXXX(电压上限)的状态下，按‘左右’键选

择要设置的电压位，对应的数值闪烁，表示当前数值处于可以设置状态，然

后按‘▲▼’键设置电压上限值。完成设置后按‘设置’键，进入下一个

参数的设定，直至所有参数设置完成，按‘设置’键返回测试界面。（0001电压上限设置0002电压下限设置、0003 内阻上限设置、0004 内阻下限设置具体设置方式与电压上限的设置方式相同。）

5. 按‘报警’键，使测试结果合格时，仪器自动报警。只有测试的电压和内阻

同时在设定的范围内，测试结果才是合格。合格时蜂鸣器会发出连续的‘嘀嘀’报警提示。

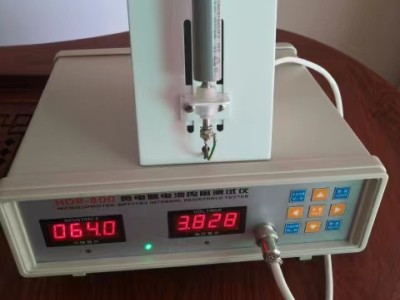

6. 开始测试电芯。测试时请注意电芯的正负极。
